产品介绍：

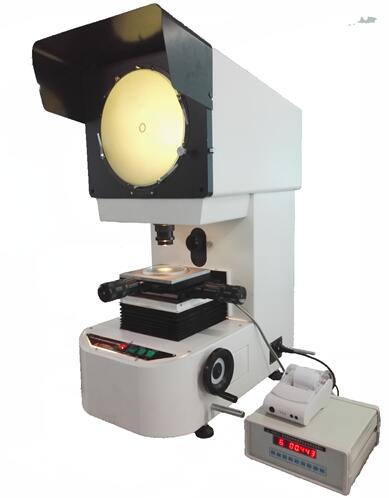

     EK60013微电脑控制绝缘厚度自动测试投影仪是一种光、机、电一体化的精密高效光学计量仪器。它被广泛应用于电缆、橡胶、机械、仪表、钟表、电子、弹簧五金、建材、轻工等各行各业以及院校、研究所、计量检定部门的计量室、试验室和生产车间。本仪器能高效率检测各种形状复杂工件的轮廓尺寸和表面形状。本仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小干0.08%；测量示值误差可达(4+L/25)μm，L为被测量长度(单位：mm) 。可进行外径测试；可进行绝缘厚度测试；可自动计算最小值、最大值、平均值、平均厚度、平均外径，配上打印机可打印以上数据。

标准：

   GB/T2951.11-2008

主要技术参数：

1. 工作台 金属台尺寸：200mm×160mm

          玻璃台尺寸：Φ90mm

          X座标行程:50mm（测微手轮格值：0.01）

          Y座标行程:50mm（测微手轮格值：0.01）

          旋转范围:0～360°

          调焦范围:70mm

2. 投影屏  尺寸：Φ308mm

           投影旋转范围：0～360°

           旋转角度游标分划：2′

3.物  镜   放大倍数：标配10×(可选配20×、50×)

           物方视场：Φ30mm

           物方工作距：85.17mm

          反射方式：外反射

4. 照明：24V  150W  卤钨灯

5. 电源：AC220V  50/60Hz  总功率350W

6. 冷却方式：风冷（3只轴流风机）

7. 技术数据：准确度不大于±0.01mm；测量重复性不大于±0.01mm

8. 外形尺寸：800mm×455mm×1060mm

9. 重量：120Kg
